Системы центрального кондиционирования - VRF

Мультизональные системы


Одна из главных целей современного кондиционирования - это повышение комфорта жилых зданий без нанесения ущерба окружающей среде. Mitsubishi Heavy Industries, Ltd разработала новую серию многозональных кондиционеров КХ6, воплотившую в себе последние технологии. Система KX6 представляет собой новое, уже четвертое поколение мультизональных VRF-систем, производимых компанией Mitsubishi Heavy Industries Ltd. В модельный ряд входят как системы небольшой мощности (так называемые mini-VRF), предназначенные для кондиционирования жилых помещений и небольших офисов, так и "полноразмерные" VRF-системы, предназначенные для кондиционирования зданий большой площади. Модельный ряд наружных блоков включает в себя модели холодопроизводительностью от 11,2 до 136 кВт, причем наружные блоки мощностью 22,4, 28 и 33,5 кВт имеют сверхкомпактный размер (самый компактный в отрасли), что позволяет монтировать их на стенах. Модельный ряд внутренних блоков включает в себя 74 модели четырнадцати различных типов. Системы серии КХ6 обладает рядом инновационных функций, облегчающих пуско-наладку и эксплуатацию (проверка количества хладагента в системе, самотестирование перед первым запуском, функция автоматической адресации и т.д.), что делает их одними из самых удобных в монтаже.

Система класса VRF для офисов, магазинов, жилых помещений. Компактная конструкция, высокая энергоэффективность, надежность - благодаря применению передовых технологий. Все модели используют хладагент R410A.

Особенности

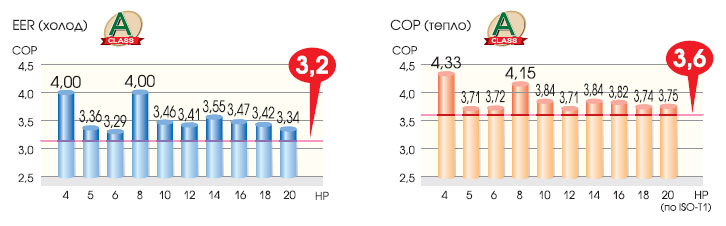

Самый высокий СОР в отрасли





*СОР = Производительность [кВт] / потребляемая мощность [кВт]
**СОР всего модельного ряда КХ6 гарантирует снижение эксплуатационных расходов и минимальное воздействие на окружающую среду

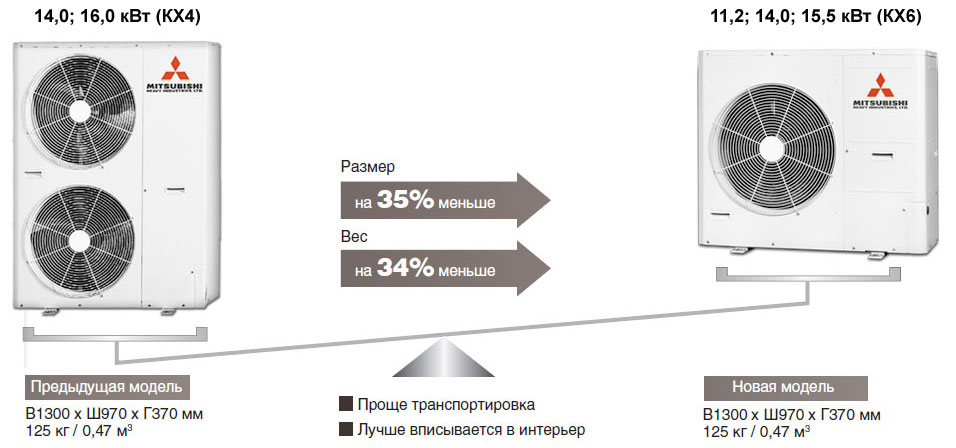

Компактный дизайн

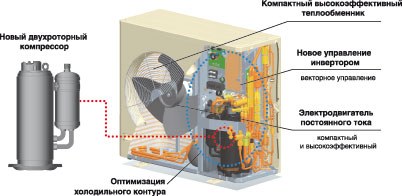

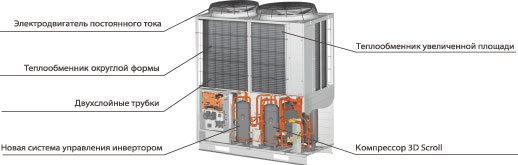

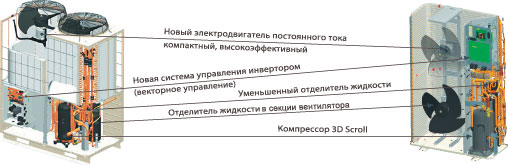

Высокая энергоэффективность и компактность достигнуты благодаря следующим технологиям:

11,2 кВт - 15,5 кВт






Компактный высокоэффективный теплообменник
  • оптимизированная форма ребер теплообменника, оптимальная скорость движения воздуха
  • улучшена система распределения хладагента

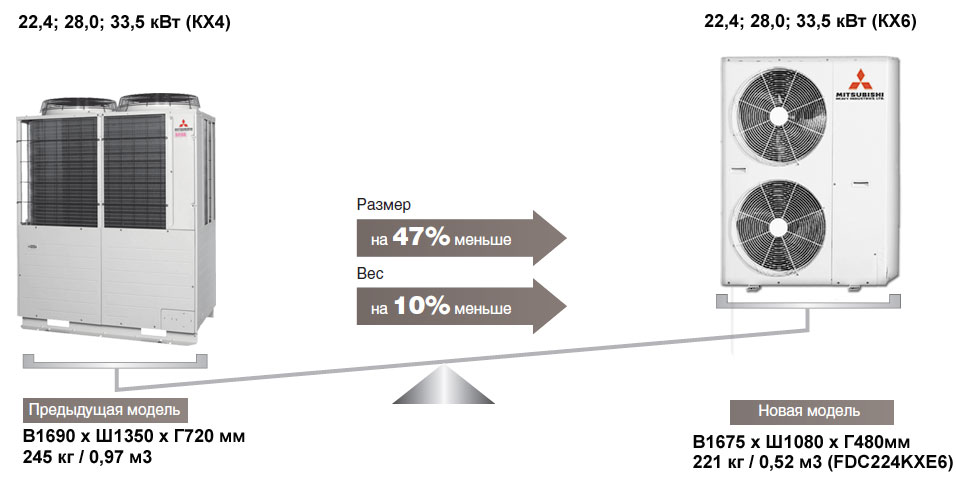

22,4 КвТ - 33,5 КвТ



40 КвТ - 136 КвТ

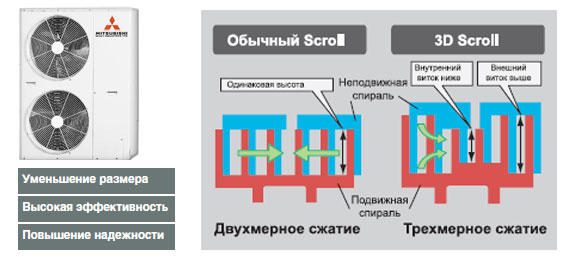

Компрессор 3D SCROLL



Время запуска кондиционера в режиме тепла существенно сокращено. Возможна работа при более низких температурах наружного воздуха (до -20°С).



В компрессоре 3D SCROLL применяются спирали с разной высотой по внешней и по внутренним сторонам. Таким образом, достигается более высокая степень сжатия за счет сжимания хладагента не только в радиальном (по горизонтали), но и в осевом (по вертикали) направлении. Даже при высокой степени сжатия не происходит снижения энергоэффективности.
Прочность спиралей существенно повышена за счет уменьшения высоты внутреннего витка спирали, который при работе подогревается высокой нагрузке.


Оптимизация холодильного контура



Холодильный контур оптимизирован с учетом огромного опыта компании в разработке подобных систем и имеет следующие преимущества:
  • Оптимальное распределение хладагента по теплообменнику.
  • Усовершенствованная система защиты от попадания жидкого хладагента в компрессор.
  • Высокоскоростное управление с помощью новой версии системы Superlink.

Электродвигатель постоянного тока



Применение электродвигателя постоянного тока позволило увеличить эффективность на 60% по сравнению со старыми моделями.

Новая система управления инвертором (векторное управление)



Новая технология позволяет достичь высокой эффективности.
  • Плавный переход от низкой скорости к высокой.
  • Синусоидальное изменение напряжения.
  • Существенное повышение КЭЭ в области низких скоростей вращения.

Вентилятор с широкими лопатками и зазубренными краями



Конструкция вентилятора создана с помощью аэрокосмического подразделения MHI - зазубренные лопатки позволяют давать больший расход воздуха при меньших затратах электроэнергии.

Гибкое проектирование

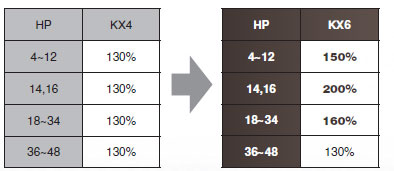

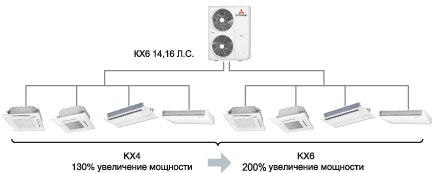

Увеличена мощность суммарной нагрузки по индексам внутренних блоков на наружный блок

К наружным блокам серии КХ6 может быть подключено от 150% до 200% мощности по индексам внутренних блоков (в предыдущей серии КХ4 - до м130%). Важно: при подключении совокупной мощности внутренних блоков превышающей суммарную холодопроизводительность наружного блока, в определенных условиях максимальной загрузки, мощность каждого внутреннего блока может незначительно снизиться.



Примечание: справедливо для всех внутренних блоков за исключением FDK и FDFL

Сервис и техническое обслуживание

Удобство обслуживания



Легкий доступ к различным узлам блока за счет разделения на отсеки.



Режим резервирования



В двухкомпрессорных блоках, в случае выхода из строя одного из компрессоров, система продолжит работу на исправном компрессоре. В случае комбинаторных блоков, если один из составляющих блоков выйдет из строя, система продолжит работу, используя оставшийся.



При работе на охлаждение могут проверяться автоматически следующие параметры: открыт или закрыт сервисный кран, не перепутаны ли подключения трубопроводов, корректность работы расширительных клапанов.

Режим проверки может быть запущен при температурах наружного воздуха в пределах 0..43 С и внутреннего в диапазоне 10..32 С при помощи DIP-переключателя на плате наружного блока. Режим проверки доступен только для одного холодильного контура. Проверка занимает 15-30 мин и позволяет избежать наиболее частых ошибок при монтаже.

Модульная конструкция (14-48 л.с.)



Благодаря усовершенствованию конструкции электронного бокса и уменьшению количества слоев плат с 4 до 3, а также применению крепления плат на шарнирах, существенно упростилась процедура диагностики и обслуживания элементов инвертора.


Функция мониторинга



Серия КХ6 обладает новыми средствами поиска и устранения
ннеисправностей. При помощи цифрового индикатора на плате наружного блока можно отслеживать различные параметры. При помощи семисегментного индикатора можно отслеживать возникающие неисправности и историю их возникновения.



Наружные блоки оборудованы портами RS-232 для подключения к ПК напрямую и осуществления мониторинга системы при помощи сервисной программы MENTE PC.br>

Функция проверки количества хладагента


  • Эта функция является вспомогательной. Вес заправляемого хладагента должен контролироваться в любом случае.
  • Если проверка показала, что количество не соответствует норме, необходимо принять соответствующие меры по корректировке количества.
  • Даже если проверка прошла, результат может зависеть от внешних условий (температуры наружного воздуха). Таким образом, единовременная проверка не может покрыть всех возможных условий. Из соображений безопасности, рекомендуется проверять количество хладагента постоянно и ежегодно.
  • ДДля получения подробной информации обратитесь к технической документации.

Оребрение с голубым покрытием



Благодаря применению оребрения конденсатора с голубым покрытием (KS101), увеличена коррозионная стойкость (по сравнению с предыдущими моделями).


Уменьшенное количество хладагента/h3>

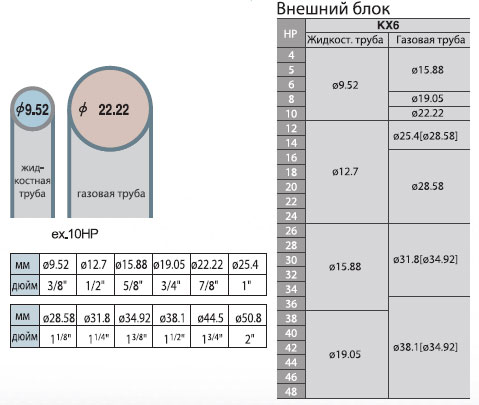

Применяются трубы уменьшенного диаметра, что позволяет уменьшить стоимость монтажа.

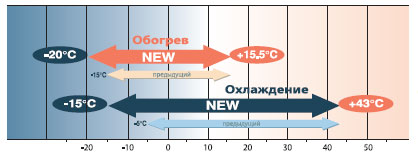

РРабочий диапазон














Система КХ6 может работать в режиме обогрева при температуре наружного воздуха до -20°С и в режиме охлаждения до -15°С (-5°С у KX4 cерии).

*информацию о корректировке холодопроизводительности при низких температурах наружного воздуха см. в техническом руководстве.

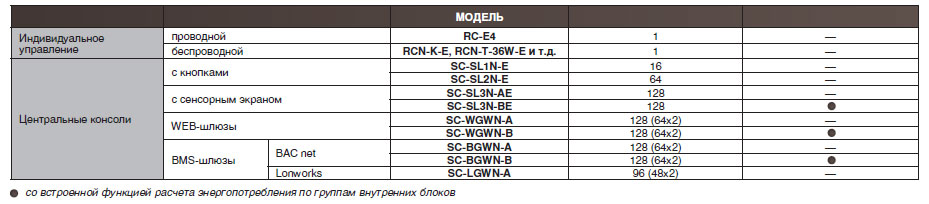

Системы управленияh3>

Предлагается широкий выбор систем управления

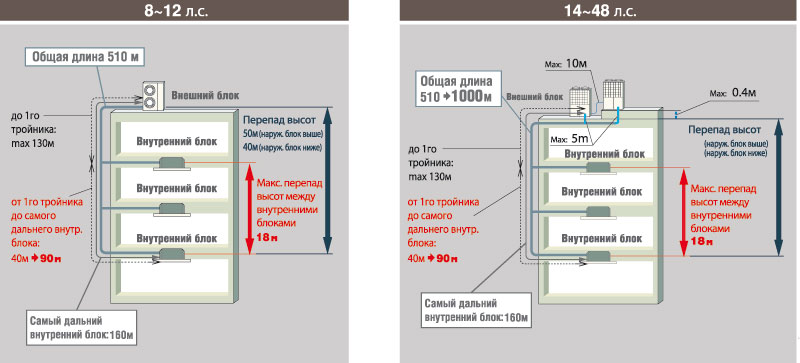

Большая длина трубопроводов



Допустимый перепад высот между внутренними блоками увеличен с 4 до 18 м в Mini VRF системах и с 15 до 18 м в больших VRF, что позволяет расположить внутренние блоки еще на трех этажах.
Применение труб меньшего диаметра и снижение количества хладагента позволило увеличить расстояние до самого дальнего внутреннего блока до 160 м, а общую длину трубопроводов – до 1000 м, что является самыми высокими показателями в отрасли.



(1(1) Следует разделить систему на несколько холодильных контуров, в случае если расчетное количество дозаправляемого хладагента
превышает 50 кг (для блоков 14-24 л.с.) и 100 кг (для блоков 26-48 л.с.)r> (2) В случае, если суммарная производительность внутренних блоков превышает 130% от производительности наружного или общая длина труб превышает 510 м, требуется дозаправка системы не только хладагентом, но и маслом. (см. техническое руководство).
